設備技術性能：
輪廓測量功能：
尺寸：包含水平距離、垂直距離、線性距離、半徑、直徑
夾角：包含水平角、垂直角、夾角
位置公差：包含平行度、垂直度
形狀公差：包含直線度、凸度、圓弧輪廓度
輔助生成：包含輔助點、輔助線、輔助圓
粗糙度分析：Ra，Rq，Rz（Ry），Rz（DIN），R3z，Rz（jis），Rp，Rv，Rt，Rsk，Rsm，Rc ，Rpm，Rku，Rdq，Roc，Mr1，Mr2，Rpk，Rvk，Rk，Rdc，A1，A2，R，Rx，AR，Rcp，Rmax，Rz-ISO
波紋度分析：wt、wa、wp、wv、wq、wc、wku、wsk、w、wx、wz、wsm、wdcwte、wmr、Aw、c(wmr)、wmr(c)、wdq
原始輪廓分析：Pt，Pa，Pp，Pv，Pq，Pc，Pku，Psk，Pdq，Psm，Pdc，Pmr，Pz，Pm
系統界面

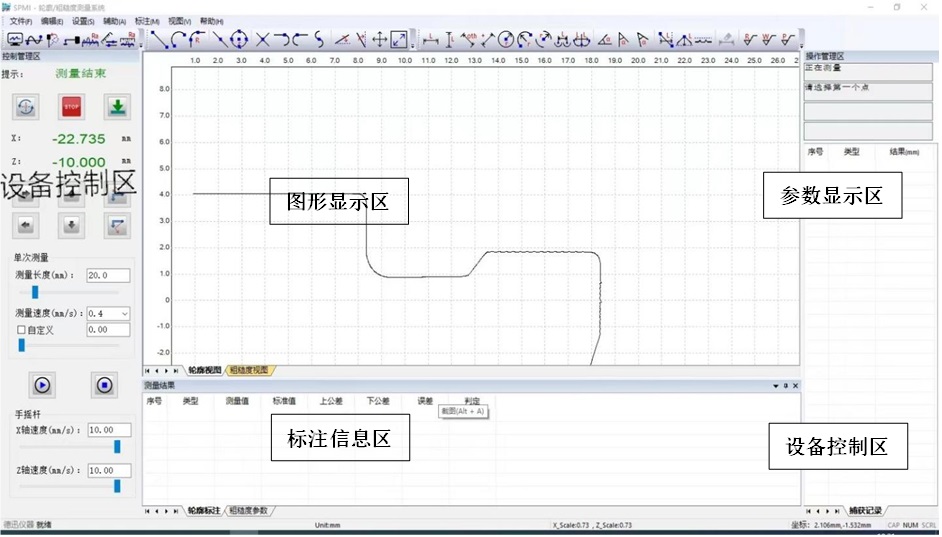

軟件系統界面如圖所示。系統界面主要包括：菜單、工具欄、狀態欄、圖形顯示區（輪廓及粗糙度視圖）、標注信息區（輪廓標注及粗糙度參數列表）、系統參數顯示區、設備控制區。
1） 菜單/工具欄：見菜單和工具欄部分相應內容。
2） 狀態欄：顯示當前操作提示、光標在圖形顯示區的坐標等信息。
3） 系統參數顯示區：用于顯示和設置設備參數、測量參數及顯示參數等系統參數。
打印輸出
零件測量、標注及參數評定完成后，可以將檢測結果打印出來。用戶通過打印信息設置對話框輸入檢測報告打印信息（零件名稱、零件號、檢測人、公司名稱等）以及選擇格式輸出選項（輪廓

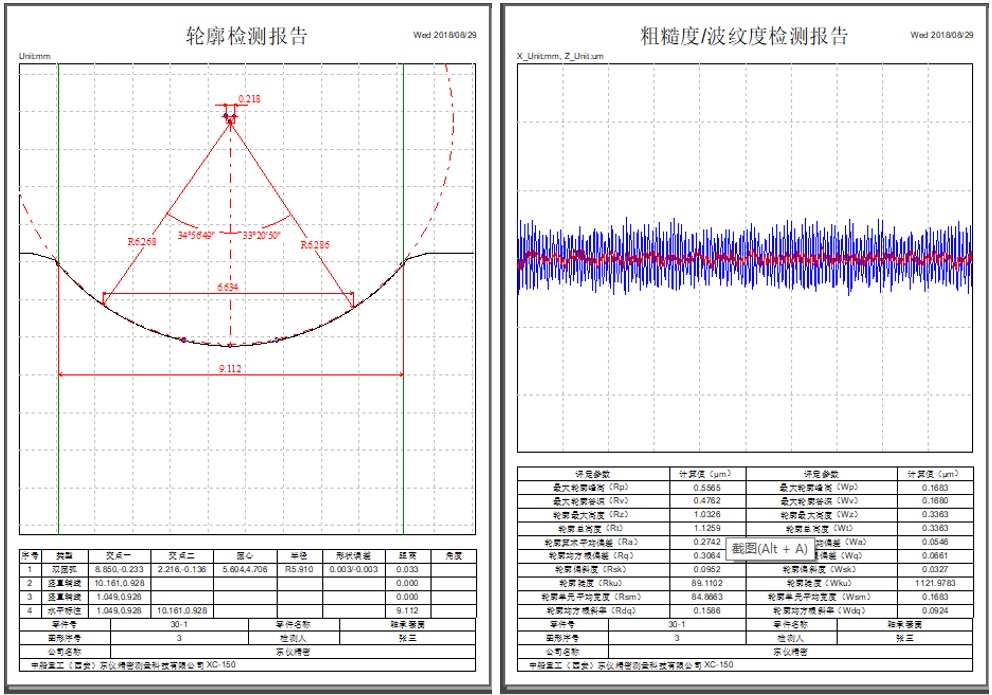

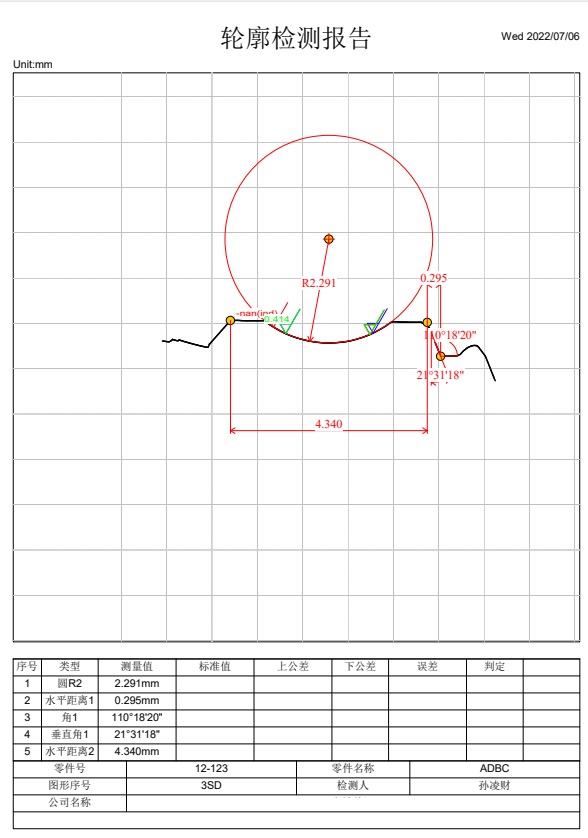

/粗糙度圖形、輪廓標注信息列表、粗糙度評定參數列表），查看打印預覽結果即為打印結果，如圖所示。
此時選擇打印功能，則能得到所需結果——一份精美的檢測報告！
技術參數
|
測量范圍 |
X方向 |
120mm |
|
Z1 |
輪廓度量程 |
20mm |
|
粗糙度量程 |
20mm |
|
高度 |
400mm |
|
最小內孔 |
10mm |
|
技術參數 |
線性精度1 |
±（0.8+|0.15H|）μm |
|
圓弧2 |
±（1.2+R/12）μm |
|
角度3 |
±1′ |
|
直線度4 |
0.5μm/100mm |
|
傳感器 |
類型 |
美國 |
|
分辨率 |
0.01μm |
|
產地 |
美國 |
|
爬坡角度 |
上升77度 下降88度 |
|
粗糙度評定參數 |
Ra、Rz、(Rmax、Ry)、Rt、Rp、Rpm、Rz(jis)、Rv、R3z、Rs m、Rsk、Rk、Rc、Rpk、Rvk、Mr1、Mr2 |
|
取樣長度 |
λc ╳3、4、5、6、7（1.0-17.5mm） |
|
截止波長 |
0.25,0.8,2.5 |
|
測量速度 |
0.1mm/s，0.32mm/s，0.5mm/s |
|
返回速度 |
（自動） 1mm/s |
粗糙度 |
示值誤差 |
±5% |
|
示值穩定性 |
3% |
|
測量重復性 |
3% |
|
圖形放大倍率 |
10-500000自動調整 |
|
測量速度（輪廓） |
0.02mm至4.0mm/s |
|
測量方式 |
傳感器移動 |
測量原理
本儀器測量原理為直角坐標測量法，即通過X軸、Z1軸傳感器，測繪出被測零件的表面輪廓的坐標點，通過電器組件，將傳感器所測量的坐標點數據傳輸?shù)缴衔籔C機，軟件對所采集的原始坐標數據進行數學運算處理，標注所需的工程測量項目。
此款儀器已可同國外進口儀器性能相比，各方面指標已達到國際標準，儀器符合國家標準GB/T3505-2000, GB/T6062-2001, GB/T10610-1998, 以及國際標準ISO5436, ISO11562,ISO4287的要求
主要配置清單
|
電器及附加部分 |
聯想計算機 |
I3-10代105系統 256G固態保證高速運行/21.5液晶/有線鍵鼠套件 |
|
打印機 |
日本惠普彩色打印機 |
出廠合格證
|
經國家承認的第三方校驗報告校驗合格
|
軟件優盤
|
軟件備份優盤
|
保修說明書
|
|
|
軟件操作說明書 |
|
|
機械部分 |
優質濟南青大理石工作臺面 |
|
大理石精密自潤滑滑動導軌 |
|
電動立柱系統 |
|
進口光柵傳感器 |
|
專利大角度調整工作臺 |
水平調整系統 |
|
回轉及角度調試系統 |
|
高角度可調平口鉗 |
|
校正標準件一套 |
|
測針與測桿 |
Φ2*23*0.025mm
硬質合金馬蹄形斜測針 1根 |
Φ2*12*0.002mm
金剛石測針 1根 |
Φ5*195mm
碳纖維測桿 1根 |

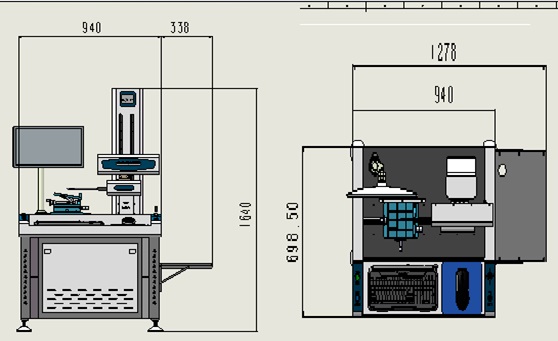

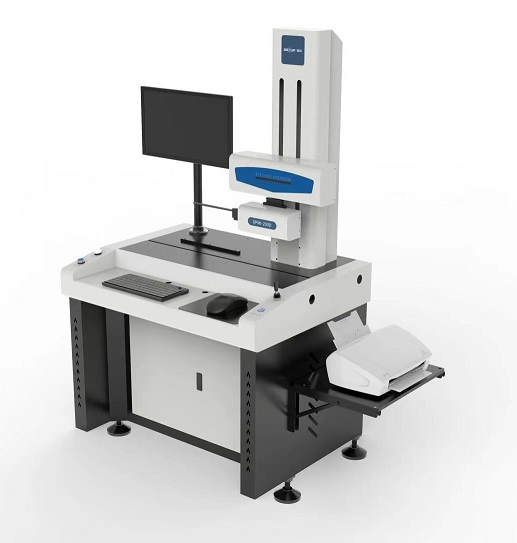

設備尺寸
|
產品 |
包裝 |
總重量
(Wt.kg) |
體積
（CBM m³） |
|
Lx |
Ly |
Lz |
Wt(kg) |
Lx |
Ly |
Lz |
Wt(kg) |
|
1278 |
698 |
1640 |
180 |
1378 |
798 |
1700 |
50 |
400 |
1.39 |
