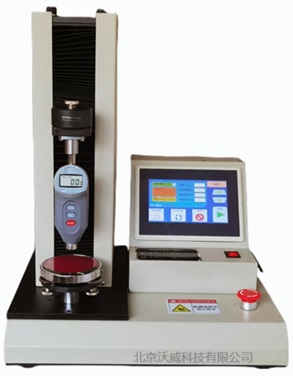

自動邵氏硬度計由以下部分組成：
-
數顯邵氏硬度計；
-
自動邵氏硬度計測試臺；
-
上位機軟件（選配）；
-
電腦（選配）
產品簡介：
該系列測試臺通過恒定負載、電機傳動、芯片控制來實現硬度計的自動試驗過程。配置不同重量砝碼滿足多種標尺邵氏Shore硬度計使用，一機多用。
可定制多種轉接頭，適配市面上不同品牌邵氏硬度計。
本機參照《ASTMD-2240》、《JB/T6148-2017》、《GBT531.1-2008/ISO7619-1：2004》、《HG/T2489-2007》標準進行。
主要特點：
-
硬度計特點：
-
液晶屏顯示，讀數更直觀
-
實時模式：試驗硬度值實時變化顯示
-
峰值模式：記錄試驗過程中硬度峰值
-
自動計時模式：試驗過程力保持時間可設置（如：硫化橡膠力保持3s時間后讀取硬度值，熱塑性橡膠力保持15s時間后讀取硬度值）
-
平均值模式：試驗次數可設置
-
自動關機功能
-

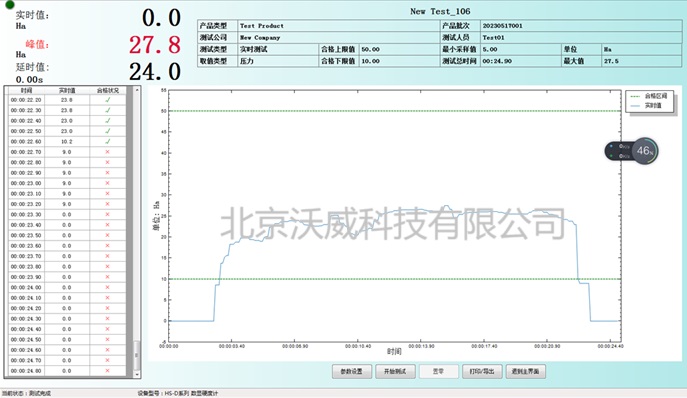

上位機軟件：中文WINDOWS界面（選配）
-
試驗結果有多種坐標曲線顯示：實時硬度值-時間、硬度峰值-次數、計時硬度值-次數
-
合格判斷：除自動得出試驗結果外，另可根據預設標準值的合格范圍，做出合格判斷
-
自動存儲：試驗數據和曲線自動存儲到電腦中，儲存數量無限制
-
試驗數據：測試所得數據可查詢、導出excel格式
-
試驗報告：可按用戶要求的格式編制試驗報告，形成報表并打印
2、自動測試臺特點
-
一鍵自動測試；
-
可測試多種型號標尺硬度計，如Shore A、B、E、O、AO、D、DO、C、OO、OOO、OOO-S、AM等；
-
7寸觸摸顯示屏，人機交互界面友善，操作簡單易用；
-
試驗速度可設置，避免因測試速度不同造成試驗精度誤差；
-
試驗力保持時間可設置，滿足不同類型試樣的試驗要求；
-
試驗間隔時間可設置，多樣品連續測試時保證換位或樣品更換提供時間；
-
試驗次數可設置，方便配合硬度計做平均值測試；
-
回程復位距離可隨意點動調整，以適應不同厚度樣品的測試距離；
-
工作平臺水平可調，與硬度計壓足調至同一水平面，提高測試精度；
主要參數：
|
1、硬度計參數 |
|
型號 |
WHS-A |
WHS-AO |
WHS-C |
WHS-D |
|
應用范圍 |
它適用于塑料（如薄膜、醫療器具等）、合成橡膠（如密封件、輪胎、膠輥、膠管/帶、電線電纜、減振器等）及其它相關化工制品的硬度測量。 |
用以測定低硬度的硫化橡膠，熱塑性橡膠等材料。 |
為數顯微孔材料硬度計，是測定壓縮率為50%時應力為0.5kg/cm2以上的含有發泡濟制成的橡塑微孔材料硬度。 |
適用于硬塑料（如熱塑性塑料、硬樹脂、尼龍和有機玻璃等）、硬橡膠及其它相關化工制品（如防腐材料、阻燃材料、油漆涂料等）的硬度測量。 |
|
測量范圍 |
20-100H |
|
分辨力 |
0.1H |
|
示值誤差 |
在20-90HD內，誤差≤±1HD |
|
壓針尖端形狀 |
Φ0.79mm35°圓錐狀 |
球型R2.5mm |
球型R2.5mm |
R0.1mm30°圓錐狀 |
|
壓針行程 |
0-2.5mm |
|
壓足直徑 |
Φ18mm |
|
試樣厚度 |
≥6mm（最多可三層試樣平行疊加） |
≥6mm（最多可三層試樣平行疊加） |
≥10mm |
≥6mm（最多可三層試樣平行疊加） |
|
符合標準 |
GB/T531.1-2008、GB/T2411-2008、ASTM D2240、ISO7619、ISO 868等 |
GB/T531.1-2008, ISO7619，JJF1312-2011等； |
HG/T2489-2007, GB/T3903.4-2017 |
GB/T531.1-2008、GB/T2411-2008、ASTM D2240、ISO7619、ISO 868等 |
|
壓針端部力值 |
0.55-8.05N |
0.55-8.05N |
0.55-8.05N |
0-44.5N |
|
電源 |
扣式電池（可選：4.5V交直流電源適配器） |
|
外形尺寸 |
142*52*42mm |
|
重量 |
0.3kg |
|
2、自動測試臺 |
|
型號 |
SZT-100 |
SZT-500 |
SZT-40 |
SZT-25 |
|
砝碼重量 |
1KG |
5KG |
0.4KG |
0.25KG |
|
適用硬度計標尺 |
A、B、E、O、AO、
微孔材料C |
D、DO、C |
OO、OOO、OOO-S |
AM |
|
試驗高度 |
0-200mm（不含硬度計） |
|
試驗速度 |
10-400mm/min |
|
速度分辨力 |
0.1mm/min |
|
速度相對示值誤差 |
≤±1% |
|
試驗力保持時間 |
0.5-999s |
|
試驗間隔時間 |
0.5-999s |
|
時間分辨力 |
0.1s |
|
試驗次數 |
0-30000次 |
|
平臺直徑 |
Φ100mm |
|
動力驅動 |
電機 |
|
電源 |
交流220V 50/60HZ |
|
尺寸 |
450*380*640mm |
|
重量 |
50kg左右 |

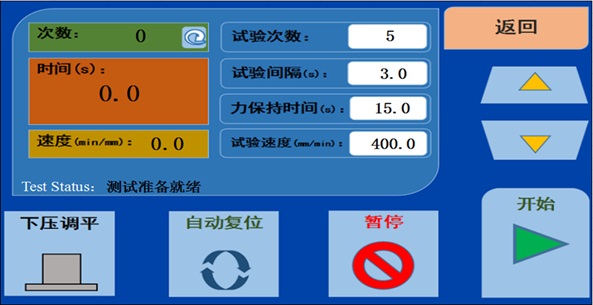

測試臺軟件界面
選購件：
|
1 |
硬度計轉接頭 |
根據硬度計接頭尺寸定制 |
|
2 |
砝碼 |
根據相應硬度計標尺配置 |
|
3 |
硬度計 |
按客戶樣品實際需求配置 |
|
4 |
硬度塊 |
A塊、D塊 |
|
5 |
手動測試臺架 |
|
