U800布維硬度計

本款機型全新研制，根據GB/T4340.2-2025、ISO6507-2，ASTME384，GB/T231.2國家標準 JJG150 -2005檢定規程EN ISO 6506，的標準進行設計生產，同時兼顧布氏測量以及維氏測量，實用性大大提高，采用閉環式加載控制系統，試驗力精度高，示值的重復性及穩定性佳，無論從光學效果以及結構穩定性耐用性方面，都進行了極大的提升，具有良好的可靠性、可操作性和重復性，是測試布氏硬度以及維氏硬度的理想產品。該機采用編制程序，高倍率光學測量系統和光學雙通道結構，光電、光偶傳感等新技術。通過觸摸屏操作，在直接測量壓痕的長度、在屏幕上能顯示硬度值、換算標尺、試驗力、試驗力保持時間和測量次數等。
主要功能和特點

全新設計的LED光學系統采用標準正白光，能耗低，使用壽命長，不僅圖像清晰，還可作為簡單的顯微鏡使用，亮度可調，視覺舒服，長時間操作不容易疲勞；
7寸觸摸顯示屏上能顯示、試驗方法、試驗力、硬度值上下限、合格提示，測量壓痕長度、硬度值、試驗力保持時間，測量次數并能鍵入年、月、日期，試驗結果和數據處理等；
主界面可實時顯示加載力值時間曲線；
系統自帶校準功能，每檔試驗力可手動調整輸入誤差校準儀器；
光學系統亮度可調范圍：0-100；
可存儲最大100組測試數據，在主界面顯示平均值以及測試次數數據；
試驗力單位可以手動選擇相互轉換，轉換單位為：（Kgf，N）；
主界面可同時顯示4個轉換標尺，并可切換：國家標準（GB），美標（ASTM）以及國際標準（ISO），共可轉換18個測量標尺：HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T、HV、HK、HBW；
高倍低倍兩個物鏡都可直接測量硬度；
帶對角線長度記憶功能，關機后對角線長度自動記憶，開機后直接測量，無需二次清零；
可設置屏幕休眠時間、長時間不操作自動進入休眠狀態，節約環保；
測量標尺可選擇HV、HBW、硬度
測試數據可通過內置打印機或者USB直接導出數據（選配）
系統共有14種語言，可隨意切換：中文、中文繁體、英文、俄語、德語、法語、西班牙語、葡萄牙語、土耳其語、捷克語、日語、韓語、泰語、越語；可定制
殼體一次成型結構穩定不變形，純白汽車烤漆檔次高，抗劃傷能力強，使用多年依然光亮如新；
我司具備自行研發設計，生產加工的能力，我們的機器終身提供配件更換和維護升級服務；

技術參數

參數名稱	參數數據
維氏硬度標尺	HV1, HV2, HV3, HV5，HV10，HV20，HV30，HV50，HV100
維氏試驗力（Kgf）	1、2、3、5、10、20、30、50、100kgf
布氏硬度標尺	HBW1/1、HBW1/2.5、HBW1/5、HBW1/10、HBW1/30、HBW2.5/6.25、HBW2.5/15.625 HBW2.5/31.25、HBW2.5/62.5、HBW2.5/187.5、HBW5/25、HBW5/62.5、HBW5/125 HBW5/250、HBW10/250
布氏試驗力（Kgf）	1、2.5、5、6.25、10、15.625、25、30、31.25、62.5、125、187.5、250kgf
顯示	觸摸屏顯示，測量標尺，保持時間（秒），硬度值，對角線長度，轉換單位，力值時間曲線，測試數據分析等
加載控制	自動加載/自動保持/自動卸載
轉塔控制	自動轉塔
試驗力控制	選擇完測量標尺后，試驗力自動切換，自動顯示在觸摸屏上
測試模式	HV、HBW、
試驗力保持時間	1-99
物鏡放大倍數	5X，10X（可選配20X,40X）
光通道	雙光通道（目鏡及CCD攝象通道）
光學系統	1、數顯測微目鏡（10X）；2、總放大倍數(μm)：50X, 100X；3、分辨率(μm)： 0.1
硬度測量誤差	HV：0.02≤d＜0.14 最大相對誤差±（0.21/d+1.5）） HBW：對應0.102×F/D²=30的比率硬度計的示值相對誤差，＜250最大相對誤差±3%； 250-450最大相對誤差±2.5% ＞450最大相對誤差±2% 對應其他試驗力/球直徑二次方的比率硬度計的示值相對誤差±3%
硬度值換算	布氏，洛氏，維氏，并可切換轉換標準:國家標準（GB），美標（ASTM）以及國際標準（ISO）
語言	14種語言可以切換，可定制語言。
滿足標準	GB/T4340.2-2025、ISO6507-2，ASTME384，GB/T231.2 ，JJG150 -2005，EN ISO 6506
數據輸出（選配）	內置打印機或者USB
試件最大高度	165
試件最大寬度	130 (從壓頭中心線至機壁距離）
電源電壓	AC220V/50HZ
重量	約40
外型尺寸	(585×200×630)mm

標準配置

序號	名稱	規格	單位	數量	備注
1	維氏壓頭	HV	個	1	已安裝在機器上
2	布氏壓頭	2.5mm	個	1	測量布氏時使用
3	布氏壓頭	5,mm	個	1	測量布氏時使用
	高清物鏡	5X	個	1	已安裝在機器上
	高清物鏡	10X	個	1	已安裝在機器上
	數顯高清目鏡	10X	個	1	測量壓痕直徑時使用
	大平臺	150mm	個	1	測量放置產品時使用
	小平臺	60mm	個	1	測量放置產品時使用
	V平臺		個	1	測試圓柱產品時使用
	水平儀		個	1	調整機器水平時使用
	十字螺絲刀		個	1	拆裝機器時使用
	一字螺絲刀		個	1	拆裝機器時使用
	水平調節螺釘		個	4	調整機器水平時使用
	標準維氏硬度塊	400-600HV10	個	1	校準硬度計時使用
	標準布氏硬度塊	HBW5/250kg	個	1	校準硬度計時使用
	電源線		個	1	機器通電時使用
	保險絲	1A	個	2	備用
	防層罩		個	1	機器長時間不操作時使用
	遮陽罩		個	1	機器長時間放置在陽光環境下使用
	合格證		份	1
	說明書		份	1
	裝箱單		份	1

選配軟件：可選配布氏測量軟件或者維氏測量軟件

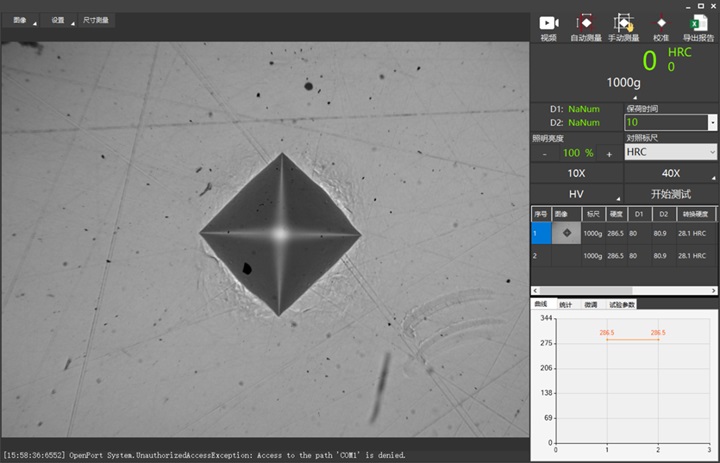

本機可配備維氏測量系統：可以進行每次加載荷和每次讀取壓痕的逐次實驗。采用了觀察方便的ccd攝像頭、可在顯示器上直接觀察測量壓痕，用鼠標測量精確度高，避免人工測量誤差。對于設定試驗條件，顯示結果等均可清楚快捷地操作及顯示。通過測量軟件，可用計算機進行操作方便，實現單點測量可隨機測量多點、統計測量數據，任意設定兩點或多點測量點的間距作滲層深度測量可沿X或Y兩個方向測量、統計測量數據，根據用戶輸入的判定值自動計算硬化層深度.統計演算、換算、顯示曲線判斷是否合格等.可測量零件長度圖形保存打印
軟件特點：
硬化曲線：用戶手動輸入測試點深度，軟件自動畫出硬化曲線并計算硬化層深。
硬度值轉換、修正、有效驗證: 系統可將測得的顯微維氏硬度值轉換成其它硬度值如HB、HR等；
數據統計：自動計算測量硬度的平均值、方差、等統計值；
自動報警：自動標出超出上下限值；
測試報告: 自動生成WORD或EXCEL文檔報表；用戶可定制報表格式；標準格式包括每單個硬度測量值、統計值、壓痕圖像、和硬化曲線等；
數據保存：原始測量數據和測量圖像可保存到一個文檔；
努氏硬度、斷裂韌性：軟件可設置成測量努氏硬度或測量斷裂韌性；
其它功能：包括通用功能如：圖像拍攝、視頻采集、圖像處理、幾何尺寸測量、文檔標注、等。
